当前位置:首页 > 科技信息 > 专业知识 > 制品 > 半再结合镁铬砖

半再结合镁铬砖

  • 发布人:管理员
  • 发布时间:2023-06-12
  • 浏览量:929
【字体:

半再结合镁铬砖是以部分电熔镁铬砂为原料烧成的耐火制品。


矿物组成


半再结合镁铬砖的主要矿物组成为方镁石、尖晶石和少量硅酸盐。颗粒为乳浊结构,方镁石晶内尖晶石发育完全,基质部分为交代溶浊结构。晶体间为方镁石-方镁石或方镁石一尖晶石的直接结合,硅酸盐相呈孤立状态存在于晶粒问。


理化性能

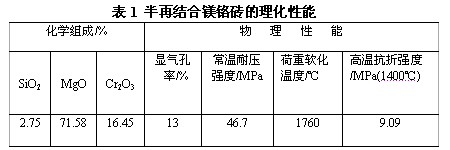

半再结合镁铬砖的抗热震性优于直接结合镁铬砖和半再结合镁铬砖致密、气孔率低,高温强度高,抗热震性优于再结合镁铬砖,抗渣侵蚀能力强。半再结合镁铬砖致密、气孔率低,高温强度高,抗渣侵蚀能力强。其理化性能见表1。


制造工艺


以电熔镁铬料作颗粒,加入部分铬矿和镁砂或烧结合成镁铬料作细粉,按常规工艺制砖。电熔镁铬料应在弱氧化气氛中熔炼,料中不应有较多的还原相,更忌金属铁、铬;用作细粉的镁砂、铬铁矿必须共磨,细度应保证小于0.088mm占95%以上;采用高吨位压砖机成型,砖坯密度大于3.2g/cm3。砖坯经干燥后,装窑水分小于1.0%。制品在隧道窑内烧成,烧成温度1750℃ 以上,窑内保持弱氧化气氛。


应用


可用于炼钢电炉易损部位,RH、DH真空脱气装置,VOD、LF、ASEA-SKF、AOD等二次精炼炉渣线及其他侵蚀严重部位,炼铜转炉风口区、水泥回转窑烧成带和玻璃熔窑蓄热室。


半再结合镁铬砖比组成相当的再结合镁铬砖成本低、抗热震性好,在一定范围内可替代再结合镁铬砖。


中国镁质材料网 采编:ZY

上一篇:预反应镁铬砖

下一篇:再结合镁铬砖

相关文章
