成型压力与热处理温度对合成镁铝尖晶石材料的影响

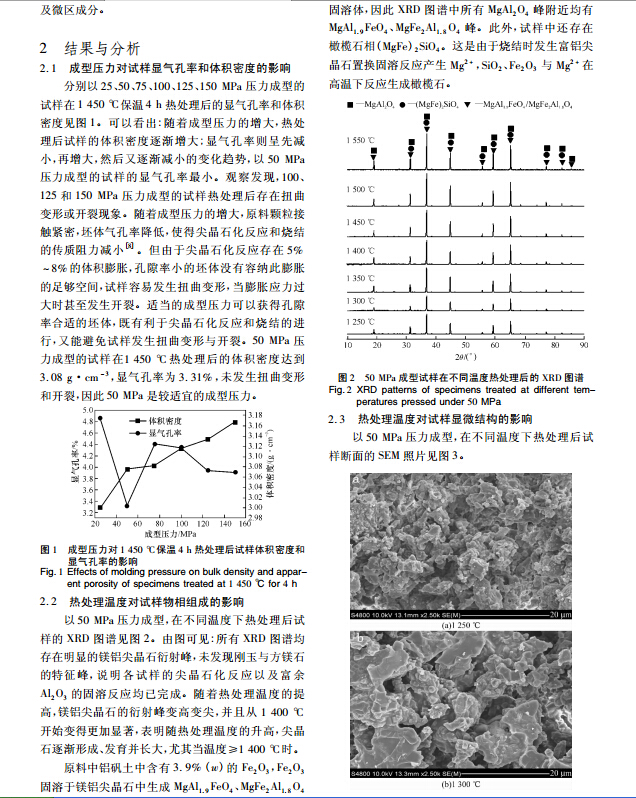

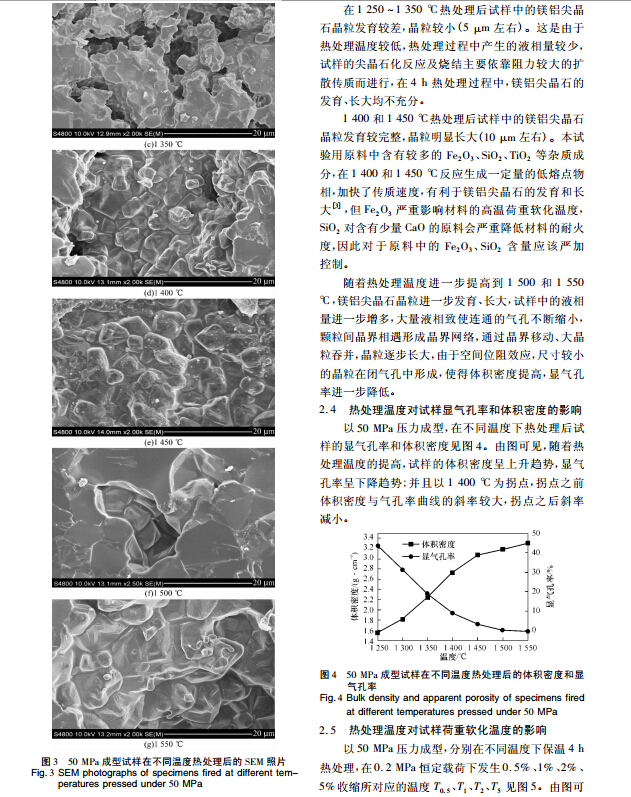

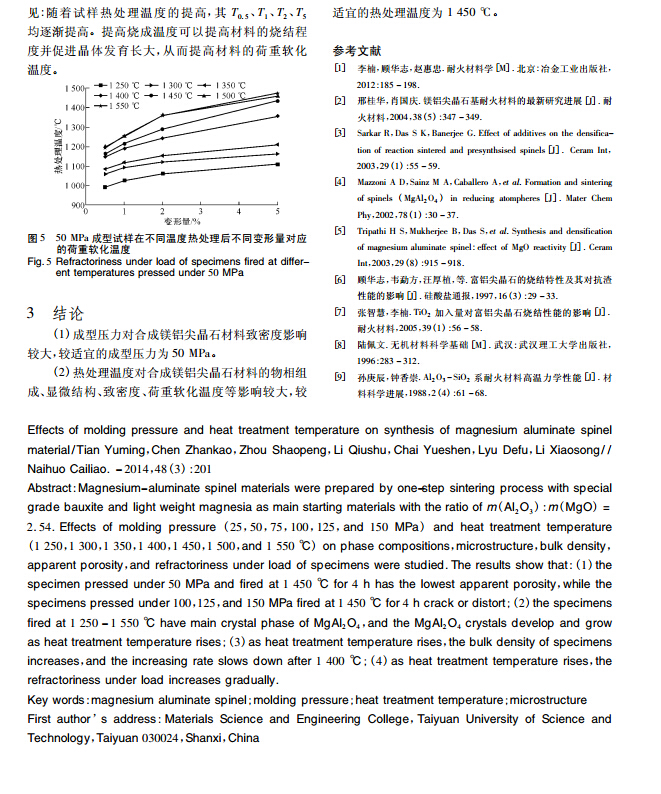

摘 要：以特级铝矾土和轻质氧化镁为主要原料，按m(Al2O3):m(MgO)=2.54配料，采用一步烧结法制备尖晶石材料，研究了成型压力(分别为25、50、75、100、125、150MPa)和热处理温度(分别为1250、1300、1350、1400、1450、1500、1550℃)对合成材料的物相组成、显微结构、体积密度、显气孔率、荷重软化温度的影响。结果表明:1)以50MPa压力成型的试样在1450℃保温4h热处理后显气孔率最小，以100、125和150MPa成型的试样在1450℃保温4h热处理后存在开裂或扭曲现象;2)1250～1550℃热处理后试样的主晶相均为MgAl2O4，MgAl2O4晶粒随热处理温度的升高逐渐发育完整并长大;3)随着热处理温度的升高，试样的致密度逐渐升高，但以1400℃为转折点，致密度升高速率前高后低;4)随着热处理温度的升高，试样的荷重软化温度逐渐升高。
